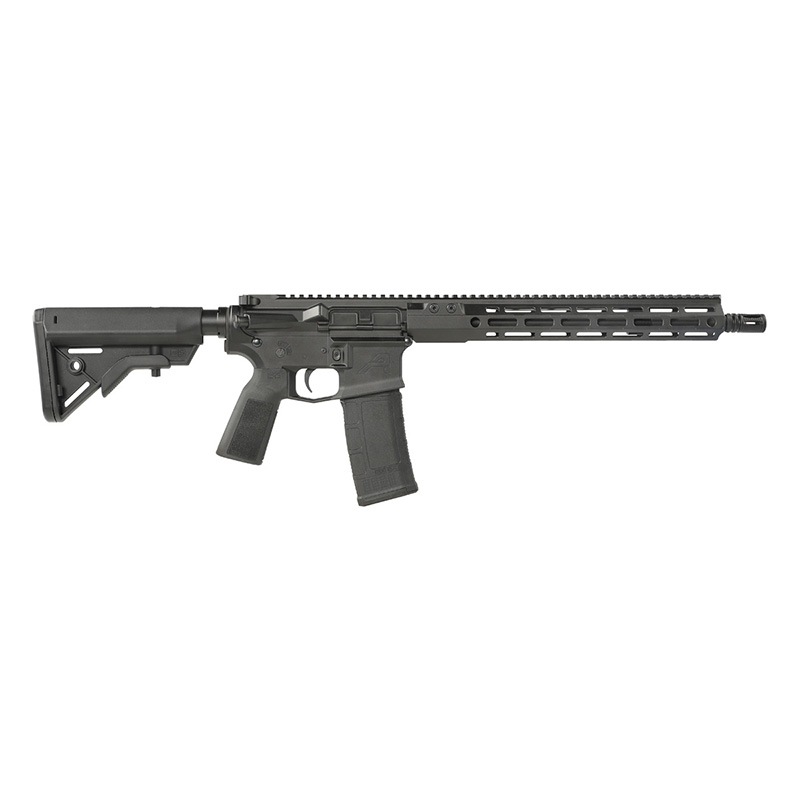

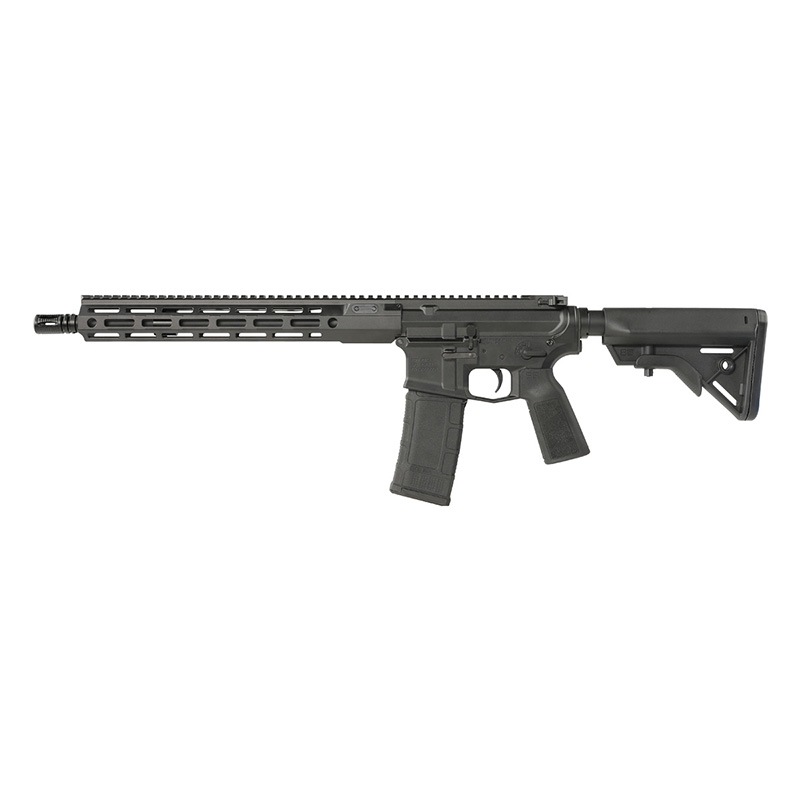

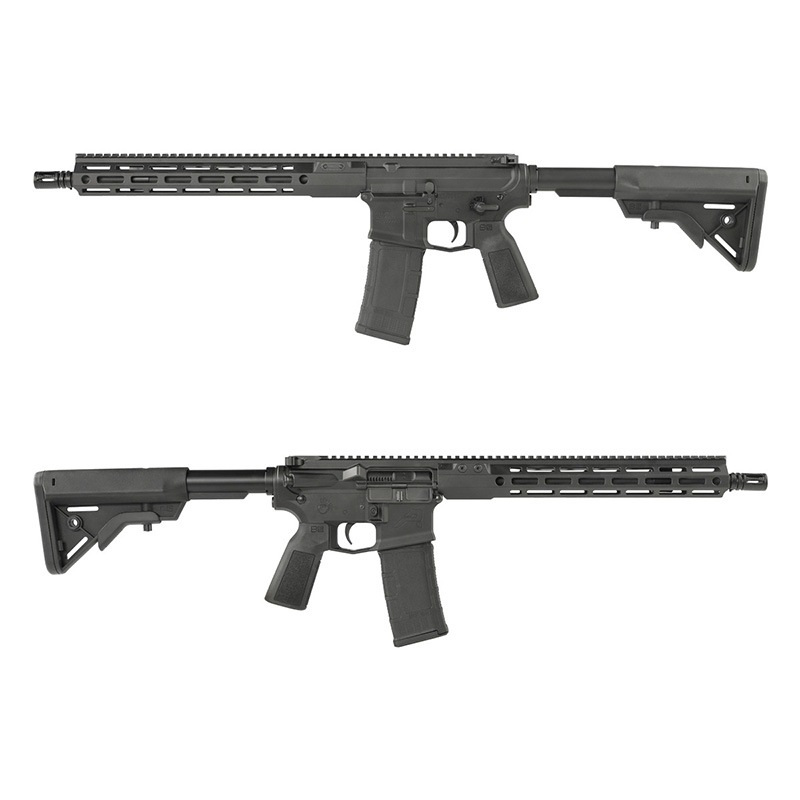

◇【実銃解説】M4E1とは？

航空宇宙産業向け精密加工をルーツに持つ米国銃器メーカーAero Precisionは、高精度なCNC加工技術を強みとし、AR-15/AR-10プラットフォーム向けレシーバーやパーツ分野で高い評価を確立してきました。
M4E1は、同社を代表するAR-15系プラットフォームのひとつであり、従来のミルスペック設計をベースに、現代的な改良を加えた「Enhanced(強化)」仕様として設計されています。

M4E1のレシーバーには7075-T6アルミニウム鍛造材が採用されており、軽量性と高い剛性を両立しています。
ロアレシーバーはトリガーガード一体型デザインとなっており、マグウェル形状も最適化されているため、グローブ着用時でもスムーズな操作が可能です。
こうした細部の改良により、実用性と操作性が高められています。

構造面では、AR-15ミルスペック規格との高い互換性を維持しながら、上下レシーバー間のフィット感を向上させている点が特徴です。
組み上げ時のガタつきが抑えられることで、射撃時の安定性や一体感にも好影響を与えています。
また、アッパーレシーバーにはAero Precision独自の設計が採用され、対応するハンドガードと強固に結合することで、光学機器や各種アクセサリー装着時の剛性確保にも配慮されています。

M4E1は完成ライフルとしてだけでなく、レシーバーセットやカスタムビルド用ベースとしても展開されており、AR-15入門者から本格的なカスタムを行う上級者まで、幅広いユーザーに対応できる高い汎用性を備えています。
そのバランスの取れた設計から、北米市場では信頼性と実用性を兼ね備えたスタンダードなAR-15プラットフォームとして広く認知されています。

◇製品構成：
・CNC削り出しアルミ製アッパーレシーバー
・CNC削り出しアルミ製ロアレシーバー
・CNC削り出しアルミ製MOD 4 M-LOK13.5inchハンドガード
・CNC削り出しアルミ製ストックチューブ
・CNC削り出しアルミ製ワンピースアウターバレル
・CNC削り出しアルミ製チャージングハンドル
・CNC削り出しアルミ製ボルトキャリア
・CNC削り出しアルミ製ギアボックス
・CNC削り出しアルミ製HOPチャンバー
・CNC削り出しスチール製フラッシュハイダー
・CNC削り出しスチール製マガジンキャッチ
・CNC削り出しスチール製セレクター
・CNC削り出しスチール製トリガー
・CNC削り出しスチール製ギアセット
・HTGベーシック無限ブラシレスモーター ATOM専用スペック搭載
・B5スタイルグリップ

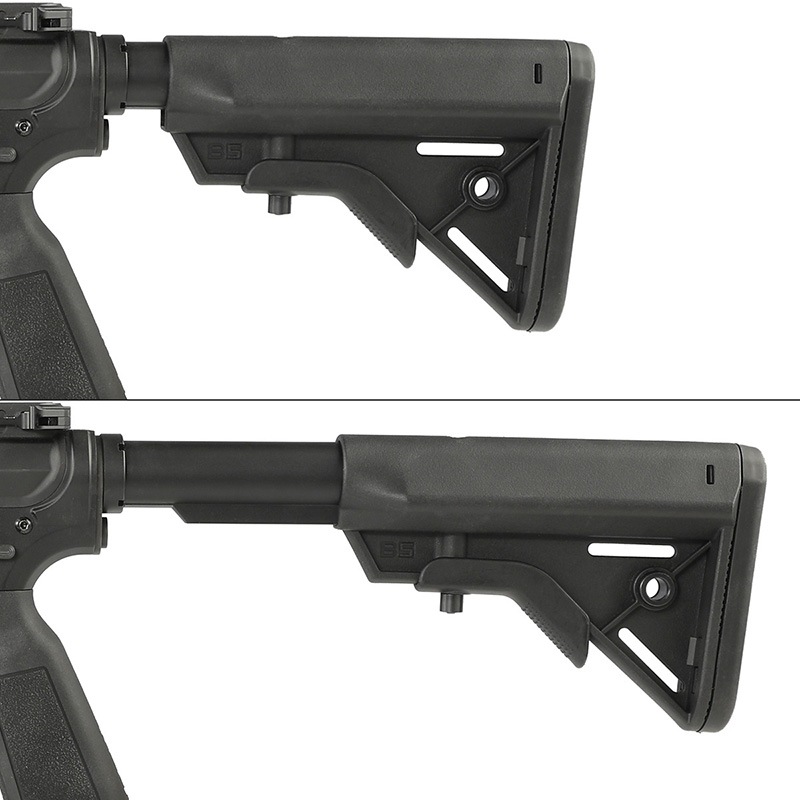

・B5スタイルストック
・4UAD(QUAD/クアッド)4UANTUM フリクション Pro ホップパッキン

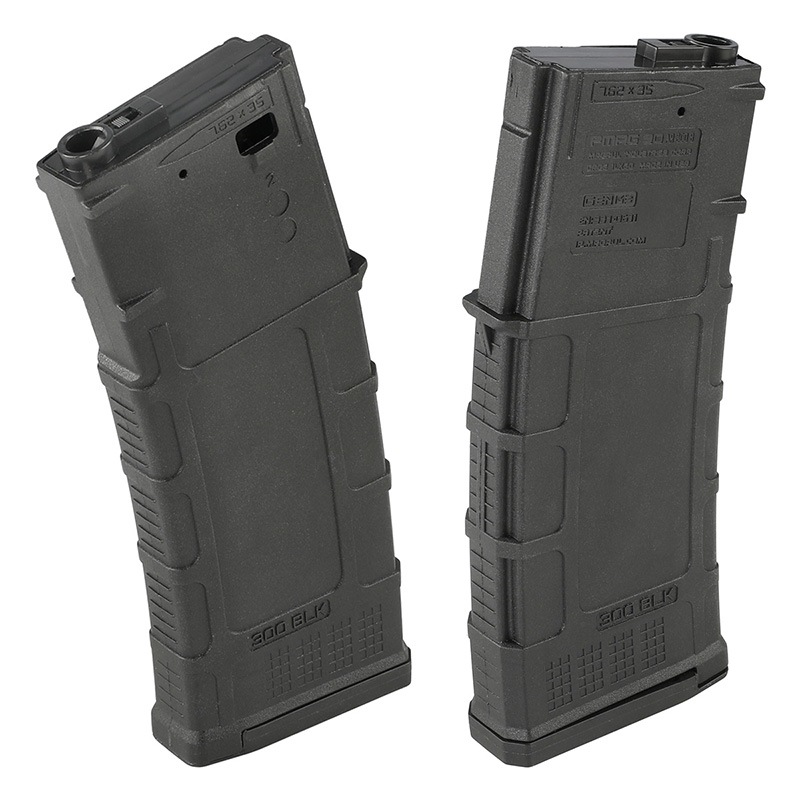

・300BLK P-magスタイル90発マガジン
・ATOM電子制御システム

◇基本仕様：
・全長：790～885mm
・インナーバレル：285mm/GBB規格
・重量：2370g
・BB弾：6mm
・装弾数：90発
・HOP：可変
・発射モード：セフティー/セミ/フルオート
・バッテリー収納：ストックパイプ内
・バッテリー適合：11.1V専用/スティック/HTG 11.1V 1100mAh/HTG 11.1V 1300ｍAh
・取説：日本語
・JP Ver./180日安心保障対象商品
・改正銃刀法規準適合(0.989J以下)

◇HTG Airsoft ATOM コンセプト

HTGベーシックブランドを展開するHTGは、このたび、自社開発・製造によるエアソフトガンを発売いたします。
先行量産型をご使用いただいた皆様からのフィードバックをもとに、各部の機構や部品を見直し、改良とテストを重ねてきました。その成果を反映した量産モデルが、いよいよ発売となります。
その背景には、従来型電動エアソフトガン用カスタムパーツの開発で培ってきた技術と、「いつか自分たちの手で一挺を完成させたい」という明確な目標がありました。
そうして誕生したのが、ATOMです。

ATOMは「Advanced Toy Operation Machine」の略称です。
「原子」を意味する名のとおり、40年以上にわたるエアソフトガンの歴史の中で生まれたさまざまな発想や機構を再解釈し、一挺に凝縮しました。
開発において重視したのは、単なる高性能化や数値競争、実銃の再現だけではありません。
目指したのは、「撃って楽しい」「動かして楽しい」という、トイガン本来の体験です。

従来型スタンダード電動エアソフトガンの系譜を受け継ぎながら、駆動、制御、構造を根本から見直しました。
無限ブラシレスモーターと電子制御を組み合わせることで、軽快で安定したレスポンスと、電動ブローバックならではの心地よい作動感を実現しています。

また、カスタムやメンテナンスのしやすさにも配慮し、使い続けるほどに構造への理解が深まり、自ら手を加えて楽しめる設計としました。

ATOMは、遊ぶために真剣に作り上げた「本気のトイガン」として、電動エアソフトガンの新たな進化を提案します。

◇HTG Airsoft ATOM メカニズム概要：

ATOMは、従来型電動ガンの仕組みを応用し、ブローバックアクションを組み合わせた電動エアソフトガンです。

一般的な電動ガンでは、モーターによりピストンのみを作動させますが、ATOMではシリンダーを実銃のボルトに見立て、ピストンとシリンダーを同時に後退させてコッキングを行います。その後、内蔵されたシア機構によってピストンのみを後退位置でロックし、シリンダーを前進させます。

この動作により、内部的には常にコッキング状態が維持され、いわゆるプリコッキングと同等の高いトリガーレスポンスを実現しています。 さらに、シリンダーが前後に往復運動することで、電動ガンでありながら発射後に反動が発生します。

本モデルでは、アルミ製シリンダーと樹脂製ピストンを組み合わせることで、過度な反動よりも軽快な作動と耐久性を重視した基本モデルとしています。

【電子制御システム】

ATOMの動作には、ピストンとシリンダーを正確に同期させるための精密な駆動制御が求められます。
本製品では、構成を極力シンプルに抑えながら、確実かつ安全な動作を実現する電子制御システムを採用しています。

基本となるセミオートおよびフルオートの切り替えに加え、バイナリトリガ、3点バースト機能、ROF(発射サイクル調整)を搭載しています。 これらの機能は、ユーザーによるカスタムや内部調整を行った場合でも最適な動作を得られるよう、プログラミングモードとして統合されています。

さらに、保管時に必要となるピストンリリース機能も電子制御システムに組み込まれており、スプリングの圧縮を安全に解放することで、保管時の安全性を大きく向上させています。

【フルCNCギアボックス】

ATOMの動作機構は、上半分の発射機構と、下半分の駆動および制御機構に明確に分離された構成となっています。
それぞれが独立した役割を持つことで、整備性、拡張性、動作安定性を高いレベルで両立しています。

ギアボックスシェルおよび関連部品はすべてCNCによる精密加工が施されています。
材料には厳選した金属材を使用し、耐久性と安定した作動性を重視した設計としています。

ATOMは単なる完成品としてのエアソフトガンではなく、構造を理解し、検証や調整を行うことも可能とした科学的な設計思想を持っています。
そのため、分解や組み立て、部品交換を容易に行える構造を採用しています。

【発射機構】

発射機構は上半分に集約されており、アッパーレシーバーを取り外すことで容易にアクセスできます。
ネジ2本を外すだけで、ピストン、シリンダー、メインスプリング、リコイルスプリング、ノズル、ボルトヘッドの交換が可能です。

この構造は、補修作業を容易にするだけでなく、カスタムパーツや自作パーツの組み込みにも対応できるよう、部品形状を極力シンプルにしています。

発射機構はギアボックスシェルに依存しない設計となっており、外形が適合していれば、ピストンやシリンダーの小径化による弾道や初速の変化、シリンダーやピストン重量変更による作動特性や反作用の変化、ノズル形状や長さが弾道や飛距離に与える影響など、従来よりも容易に幅広い検証が可能です。

ATOMの大きな特徴は、この発射機構の独立性と高い拡張性にあります。

【駆動機構】

駆動機構はロアレシーバー内部に搭載されています。
ギアボックスシェルはCNC削り出しで製作され、駆動系ギアはすべてスチール製を採用しています。
軸受けにはステンレス製の精密ベアリングを使用し、高負荷時でも安定した駆動を実現しています。

ギア交換時に発生しやすい個体差を吸収するため、調整用クリアランスをあらかじめ設けています。
標準装備のギアはATOM専用設計の1：18ギアですが、従来型電動ガン用ギアについても、加工を行うことで使用可能な設計としています。

また、従来型電動ガンに存在したタペットプレートや逆転防止機構を廃することで、セッティングの容易さと組み立てやすさを向上させています。
これにより、カスタマイズやチューニングの自由度を高めています。

通常のメンテナンスは、エアブローによる清掃と注油のみで対応可能で、分解を行う必要はありません。
分解が必要な場合でも、グリップ、マガジンキャッチ、ボルトキャッチ、固定ピンを取り外すことで、従来型電動ガンと同様の手順でギアボックスを取り外せます。

ギアボックスには電子制御基板が搭載されていますが、ギアボックスを分解することなく交換が可能です。
万一の故障時にも、ギアボックスのセッティングを崩すことなく対応できます。

さらに、ギアボックス内部にはスプリングや部品が飛び出しにくいポケット構造を採用しています。
これにより、従来型電動ガンで問題とされてきた分解・組立時の煩雑さを解消し、ストレスの少ない作業性を実現しています。

【動作の特色】

機構上、完全な実銃の再現には至りませんが、可能な限り実銃に近い操作感を得られるよう設計しています。

・ブラシレスモーターを搭載しており、省電力かつ高速な動作を実現しています。
・実銃の作動を模したブローバック機構を採用し、発射後にボルト(シリンダー)とピストンが高速で後退・前進することで反動が発生します。
・マガジン内の残弾がなくなるとボルトキャッチが作動し、ボルトはホールドオープン状態になります。
・初弾の装填は、チャージングハンドルを引くことで行うことができます。
・ホールドオープン状態からマガジンを交換し、ボルトをクローズすると、そのまま発射が可能です。
・最終弾発射後マガジンを外し、ボルトをクローズすると本体内の残弾が排出されます。

【ホップアップ機構】

ATOMのホップアップ機構はTDC方式を採用しています。
調整はエジェクションポート内部から六角レンチで行う構造となっており、フレキシブルレンチを使用することで、外観を損なうことなく容易に調整が可能です。

インナーバレルおよびホップアップパッキンは、GBBR規格を採用しています。
そのため、市販されている各種ホップアップパッキンおよびインナーバレルを使用することができます。

標準状態では、4UAD製 4UANTUM フリクション Pro ホップパッキンを搭載しており、安定した弾道特性を実現しています。
補修や交換の際にも市販品をそのまま使用できるため、部品調達が容易である点も大きなメリットです。

ホップアップチャンバーはCNC削り出しにより製作され、アッパーレシーバー内部に固定されています。
アッパーレシーバー、アウターバレル、ハンドガードが組み付けられた状態のままでも、インナーバレルごと簡単に取り外すことが可能です。

また、ホップアップチャンバーの分解はネジ一本取り外すのみで可能となっており、電動ガン用チャンバーに見られるようなクリップ破損や煩雑な分解工程ももありません。
この構造により、各種インナーバレルやホップアップパッキンの交換作業を容易に行うことができ、メンテナンス性の向上にも寄与しています。

【互換性】

ATOMは、従来型スタンダード電動エアソフトガンをベースとした発展形の構造を採用しています。
そのため、一部の外装および内部パーツについては互換性がありますが、専用設計部分も多く、すべての部品が無加工で使用できるわけではありません。

・外装パーツ

アッパーレシーバー
内部構造の一部がATOM専用形状となっているため、従来型スタンダード電動ガン用アッパーレシーバーを使用する場合は加工が必要です。

ロアレシーバー
基本形状は使用可能ですが、ボルトキャッチ機構に対応させるため、専用部品の製作または加工が必要となります。

アウターバレル
チャンバーの取り付け構造が異なるため、従来型スタンダード電動ガン用アウターバレルは使用できません。

ハンドガード
トイピッチ規格のものが使用可能ですが、取り付けに際して加工や調整が必要となる場合があります。

グリップ
使用可能です。

マガジンキャッチ
使用可能です。

ストックチュープとレシーバは半固定式のため個別には交換できません。

・内部パーツ

ギア
従来型スタンダード電動ガン用ギアは、加工を行うことで使用可能です。

モーター
従来型スタンダード電動ガン用モーターが使用可能です。

マガジン

M4規格のSTDマガジンが使用可能です。
ただし、社外マガジンとの相性によって一部の機能はうまく作動しない場合があります。

※使用可能と記載されている部品であっても、すべての製品が完全に適合することを保証するものではありません。
※メーカーごとの仕様差や個体差により、取り付けができない場合や、加工・調整が必要となる場合があります。

◇アフターサポート・保証体制について

HTG Airsoft ATOM 電動ブローバックエアソフトガンは、以下の保証およびサポートをご提供しています。

【安心保証】
・修理保証：180日間

【修理保証内容】
・内部パーツ破損による発射動作トラブルについて、部品代および工賃を無償対応
但し指定消耗部品は部品代は有償となる場合があります。
・ノズル
・ダミーロッキングラグ
・フィードリップ
・ノズルストッパー
・ピストン
・ラックギア
・シア
・ホップアップパッキン

・外装パーツ破損は、部品供給が可能な場合に限り有償修理対応
・修理依頼の際は、事前に必ずお問い合わせください。
・故障状況の確認ができない場合や、修理が困難な場合はお断りさせていただくことがあります。

【保証規定】
・保証対象は当社販売のHTG Airsoft ATOMシリーズ製品のみ
・お客様または第三者による分解・改造が確認された場合は保証対象外(有償修理)
・お客様の過失による破損・故障は保証対象外(有償修理)

【保証期間終了後について】
・保証期間を過ぎた場合でも、修理対応・部品取り寄せなど、製品に関するお困りごとや不具合について可能な限りサポートいたします。

【送料について】
・初期不良以外はお客様元払いにて発送ください。
・修理品返送時は当社負担でお送りします。
・当社の指示なく着払いで発送された場合は受け取りを拒否することがあります。

【保障申請時のご注意】
・ご注文時には、店頭レシートまたはWEB注文の明細メールを必ず保管してください。保証対応時に必要となります。
・パーツ手配にお時間かかる場合があります。

【外観仕上げについて】
製品の製造には十分な注意を払っていますが、検品や動作確認の為に動作痕がついている場合があります、また海外製品のため塗装のムラや成型精度に甘さがある点をご承知おきください。
模型・玩具に類する製品ですので、安全上必要以上の強度および耐久性はありません。したがいまして、取り扱いはやさしく、無理な力をかけないようお願いいたします。

【注意事項】
※製品は予告なく仕様変更となる場合がございます。あらかじめご了承ください。
・パッケージの破損や汚れがある場合ございます。
・18歳以上対象商品になります。

【取扱説明書について】
商品画像掲載QRコードの読込をお願い申し上げます。
